Escaner Sense 3D – Instalación y Funcionamiento

En esta entrada de blog vamos a hablar sobre nuestro escaner sense 3D, utilizado para escánear miembros a inmovilizar y sustituir las escayolas.

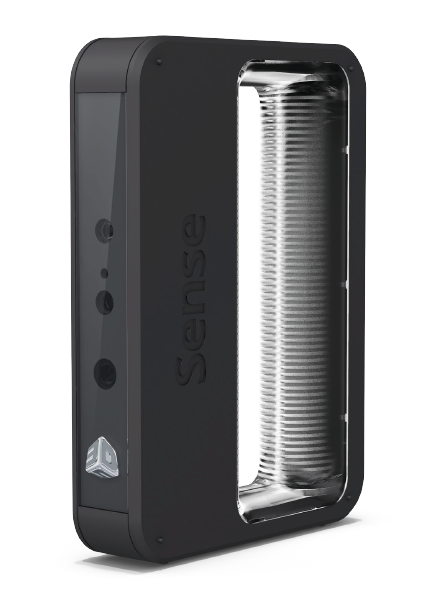

Escaner 3D

Para poder trabajar con este escáner es necesario disponer de:

  • Ordenador con sistema operativo windows 8/10, de 64 bits y con las siguientes recomendaciones de Hardware: Intelcore i5, RAM de 2GB, pantalla con resolución mínima de 1280 x 1024 y un disco duro de 4G.
  • Noria scan, soporte que nos permitirá realizar la fase de toma de datos en el menor tiempo posible y con la mayor resolución.



Las siguientes cuestiones son las indicadas para obtener un fichero óptimo:

  • Las características de la zona a inmovilizar,  que podemos más abajo en “Pasos a seguir para escanear”
  • Los parámetros del software del programa que 3D System nos proporciona para utilizar este dispositivo, que indicaremos más adelante.

 INSTALACIÓN DEL SOFTWARE

Para una correcta instalación del escáner, a continuación vamos a dejar un video explicativo, para la instalación del escáner Sense de 2ª generación, los pasos a seguir son similares para el escáner Sense de 1ª generación.

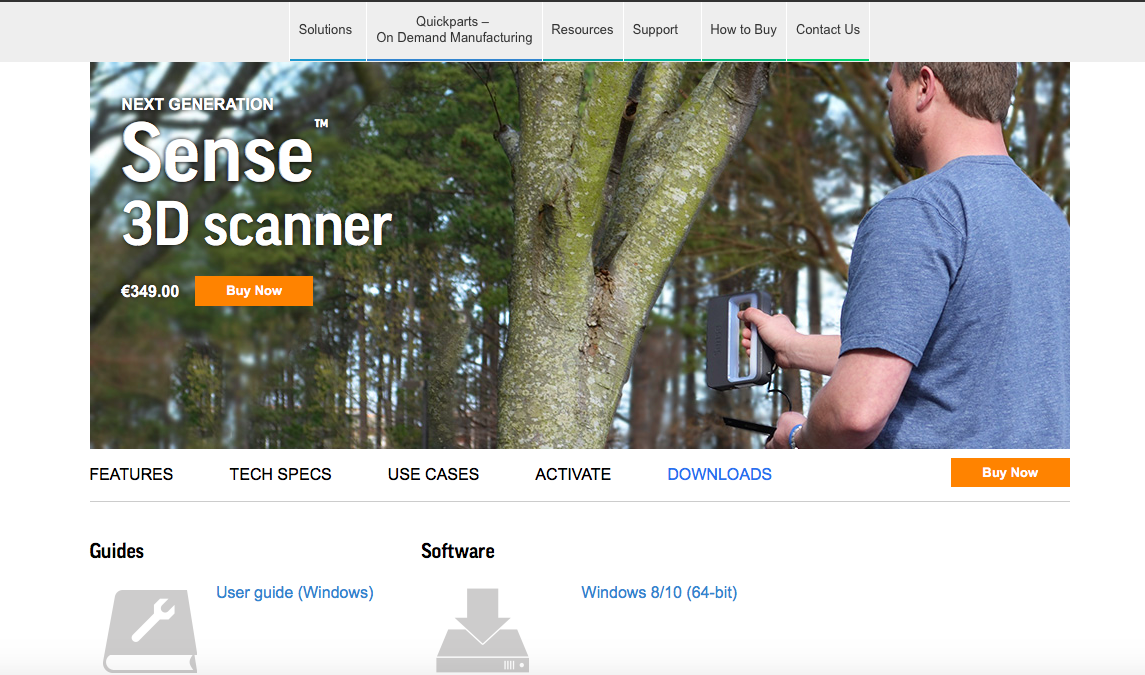

La descarga del software se realiza desde la página oficial del fabricante web del fabricante (pincha aquí)

3D System, software

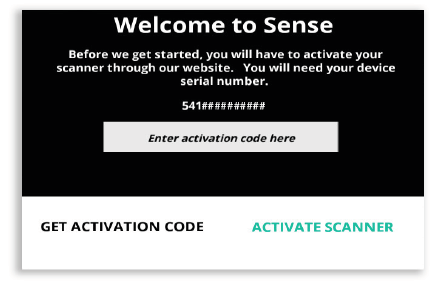

Para activar nuestro escaner primero deberemos darle a “GET ACTIVATION CODE”/”OBTENER CÓDIGO DE ACTIVACIÓN” que nos llevará a la web de 3D System, y con el escáner conectado al ordenador veremos el código en la pantalla automáticamente y obtendremos el código de activación que deberemos colocar en nuestro programa.

Activar escaner sense

PARÁMETROS DEL SOFTWARE

En el siguiente video tutorial, se va a proceder a explicar como funciona el software para el escáner 3D Sense de segunda generación.

Para el escaner 3D Sense de primera generación tendremos estos parámetros y deberemos seguir las siguientes indicaciones.

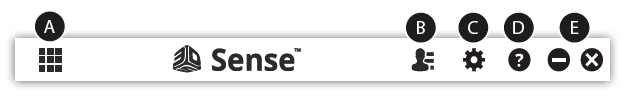

En el software tenemos una barra de herramientas, que a continuación explicaremos:

OPCIONES DEL SOFTWAREA. La vista de archivo abre los ficheros que se han guardado dentro de la aplicación. Al pinchar, nos presenta una vista previa en miniatura de cada uno de los archivos guardados en OBJ.

B. Iniciar sesión o cierrar sesión en nuestra cuenta Sketchfab o Facebook. En nuestro caso, no nos va a resultar interesante esta opción.

C. Las opciones de Menú abre un desplegable para ajustar varios parámetros de la aplicación. Vea los detalles más abajo.

D. Para resolver algunas dudas tenemos el botón de Ayuda.

E. Salir / Minimizar la aplicación.

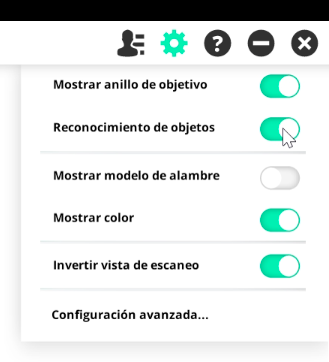

B. Opciones de Menú

Opciones de menu, escaner SenseMostrar anillo del objetivo, si activamos esta opción tendremos un circulito en nuestra pantalla a la hora de escánear, que nos indicará el eentro del escáner.

Reconocimiento de objetos. Activada esta opción el escáner intentara identificar y resaltar automáticamente el objeto que se está escaneando, es muy interesante dejar esta opción activada, ya que la zona a escanear será automáticamente recatada y se eliminarán todos los objetos que el escáner interprete que no pertenecen al seleccionado.

Mostrar estructura alámbrica: Esta opción la tendremos desactivada, para no visualizar la vista de estructura alámbrica, que nos puede dar lugar a confusiones a la hora de escanear.

Mostrar color: Nos permite alternar la visualización del color del modelo, esta opción será a gusto de cada uno. Bien es cierto que para ver los fallos a la hora de escanear, es mejor tener desactivada esta opción.

Girar la vista del escáner:  Alterna entre la orientación vertical y horizontal.

Configuración avanzada: Accederemos a configuraciones adicionales. Muy importantes y que explicamos a continuación.



CONFIGURACION AVANZADA…:

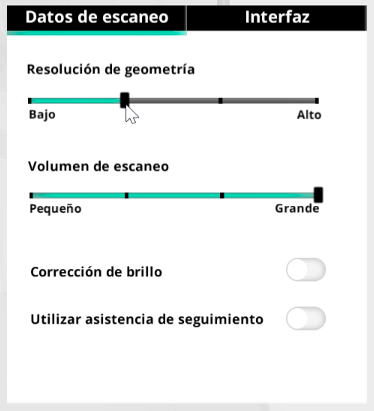

Ajustes avanzados de SENSE



Resolución de geometría: Podremos ajustar de menor a mayor la resolución de la imagen escaneada. Los valores más altos necesitarán de un ordenador con mayor poder de procesamiento y memoria, y pueden causar retrasos en el proceso de escaneo. Lo deberemos dejar como indica en la imagen.

Volumen de escaneo: Este parámetro controla el tamaño del área (volumen cúbico) que se escaneará, para brazos deberemos dejarlo en el punto 2 (contando 4 puntos de izquierda a derecha) y para piernas el punto 3.

Corrección de brillo: Mantendremos desactivada la corrección del brillo.

Usar asistencia de seguimiento: si mantenemos encendido esta opción nos irá indicando lo que debemos hacer en cada momento.

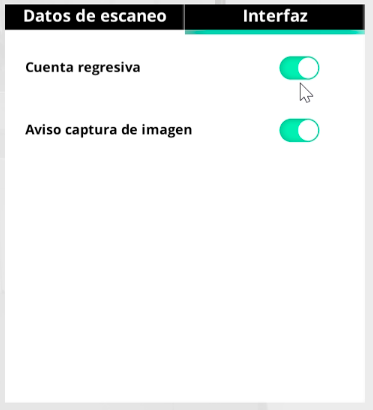

Interfaz de usuario, Sense





Cuenta regresiva: Al mantener activada esta opción volveremos al inicio de una vez finalizada la fase de escaneado.

Solicitud de captura de imagen: este mensaje aparece cuando se escanea un objeto. Cada 30 grados, la aplicación le pedirá que pause el movimiento para que la resolución del objeto se capture de manera óptima. Si no esperamos mientras se toma la imagen no nos es de vital importancia, ya que no afectará a la geometría del objeto.









PASOS A SEGUIR PARA ESCANEAR

En el vídeo anterior, se observa la zona que vamos a utilizar para escanear, así como lo pasos a seguir para obtener un buen fichero.

Hay muchas formas de obtener una buen fichero 3D, es importante que sigas estos consejos para tardar el mínimo tiempo posible a la hora de escanear.

ILUMINACIÓN

Las distintas condiciones de la iluminación pueden afectar la calidad de un escaneo. La aplicación de detección 3D Sense está diseñada para uso en interiores, y funcionará con una peor calidad si utilizamos la luz solar directa.

Las sombras son muy importante, es por ello que deberemos de tener mucho cuidado con ellas, y empezara a escanear por aquella zona que veamos que esta peor iluminada.

POSICIONAMIENTO

Coloque a la persona de modo que tenga una separación de 360 ° alrededor de él. Para ello nos ayudaremos del soporte NORIA.

En el modo de vista previa, asegúrese de que todo el objeto que desea escanear aparezca dentro del recuadro verde de la pantalla. Esto ayuda a asegurar
que capture el objeto completo mientras escaneamos.

Mantenga el escáner dentro de su rango óptimo de distancia, que es aproximadamente de 0.30 m – 2m.

MOVIMIENTO

Se permiten múltiples pases en el objeto. Si hay brechas en los datos escaneados después de una sola pasada, continúe escaneando para tratar de completar
los huecos.

Si la vista 3D se vuelve blanca mientras escanea, es porque el objeto que se está escaneando está demasiado cerca del escáner. Para corregir la vista, mueva el objeto a por lo menos la distancia mínima definida de 0.5 m.

GENERAL

Será muy importante quitar cualquier objeto que pueda molestar alrededor de la zona, para que el escáner no pierda el brazo o la pierna.

NAVEGACIÓN DE SENSE

Las siguientes teclas de acceso directo, controles del ratón y los gestos táctiles se pueden usar para navegar por el espacio de trabajo:Navegación SENSEEn el Teclado utilizaremos:

  • Escaneo de inicio / pausa
  • Próximo
  • Barra espaciadora
  • Entrar

Controles del ratón

  • Girar
  • Desplazamiento
  • Deslizar
  • Botón izquierdo
  • Rueda intermedia
  • Botón derecho

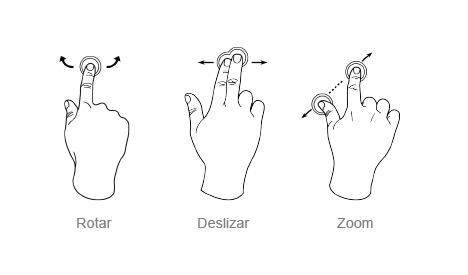

Touch-pad

  • Girar
  • Deslizar
  • Zoom
  • Un dedo, cualquier dirección
  • Dos dedos, de derecha a izquierda
  • Movimiento de pellizco con dos dedos



LA INTERFAZ DEL SOFTWARE

Datos dentro del volumen de escaneo

Cuando un objeto está contenido dentro del volumen especificado, aparecerá a todo color. Los objetos que se encuentran fuera de este rango están atenuados.

Aunque estemos escaneando un brazo, dentro de los ajustes de escaneando pondremos la opción de objeto.

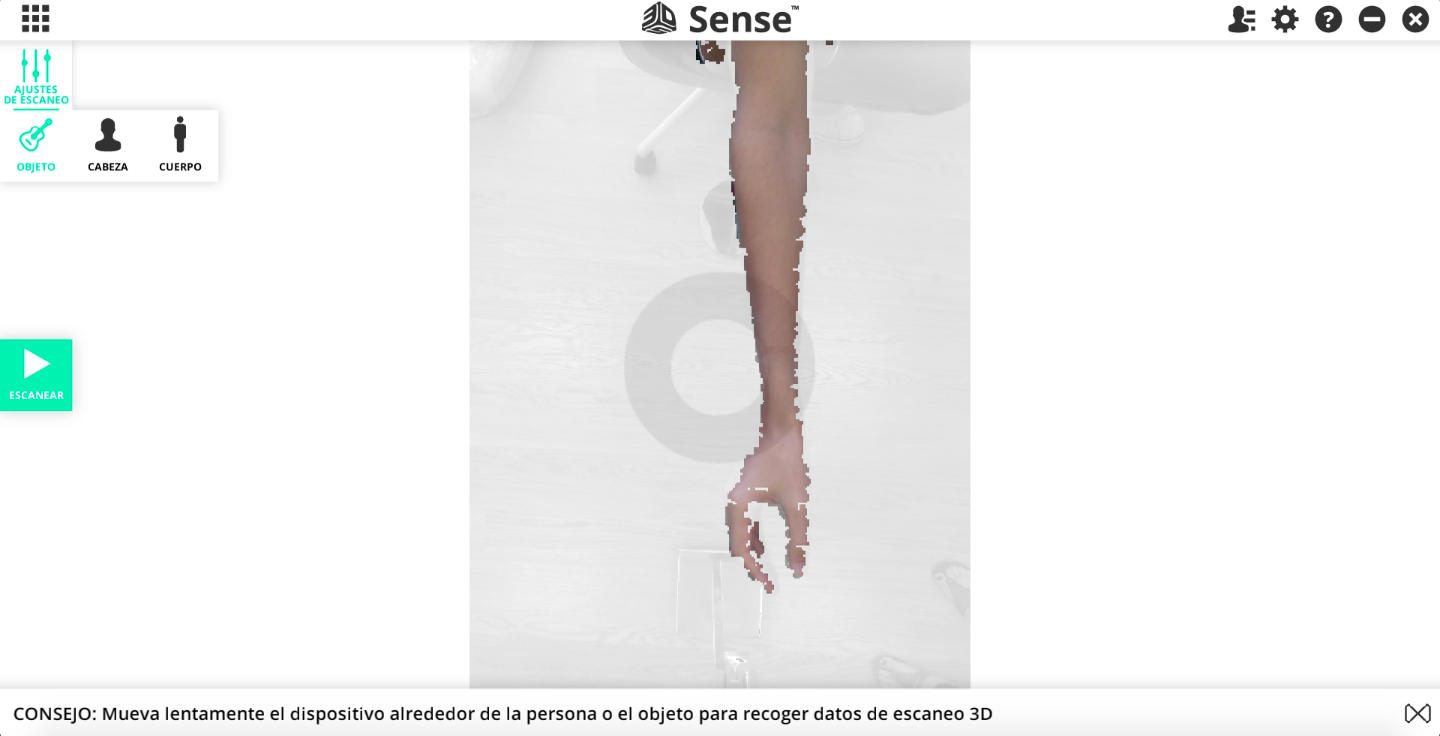

En cuanto le demos una vuelta a nuestro escáner, con la ayuda de NORIA, y observemos que se puede realizar el escaneo sin problemas, le daremos a ESCANEAR, y aparecerá una cuenta atrás.

Escanear brazo-parte 1



En cuanto empieza a escanear, se perderá todo lo de alrededor y tendremos a color, o en este caso en monocromo, lo que luego á será nuestro fichero.

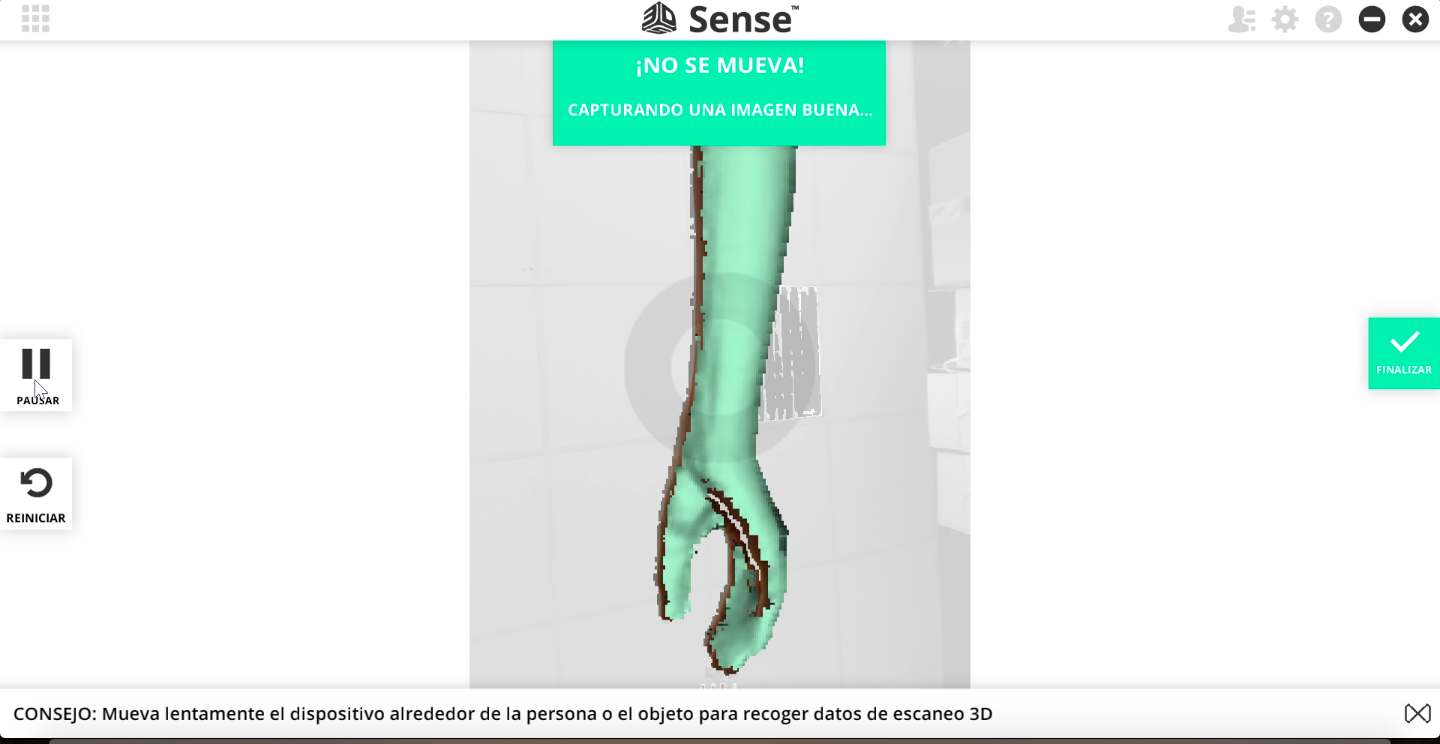

Cuando nos salte una alerta de ¡NO SE MUEVA! es porque está captando una buena imagen. Nosotros aconsejamos que desactivemos esta opción, ya que no afecta al volumen de fichero.

Escanear brazo-parte 2

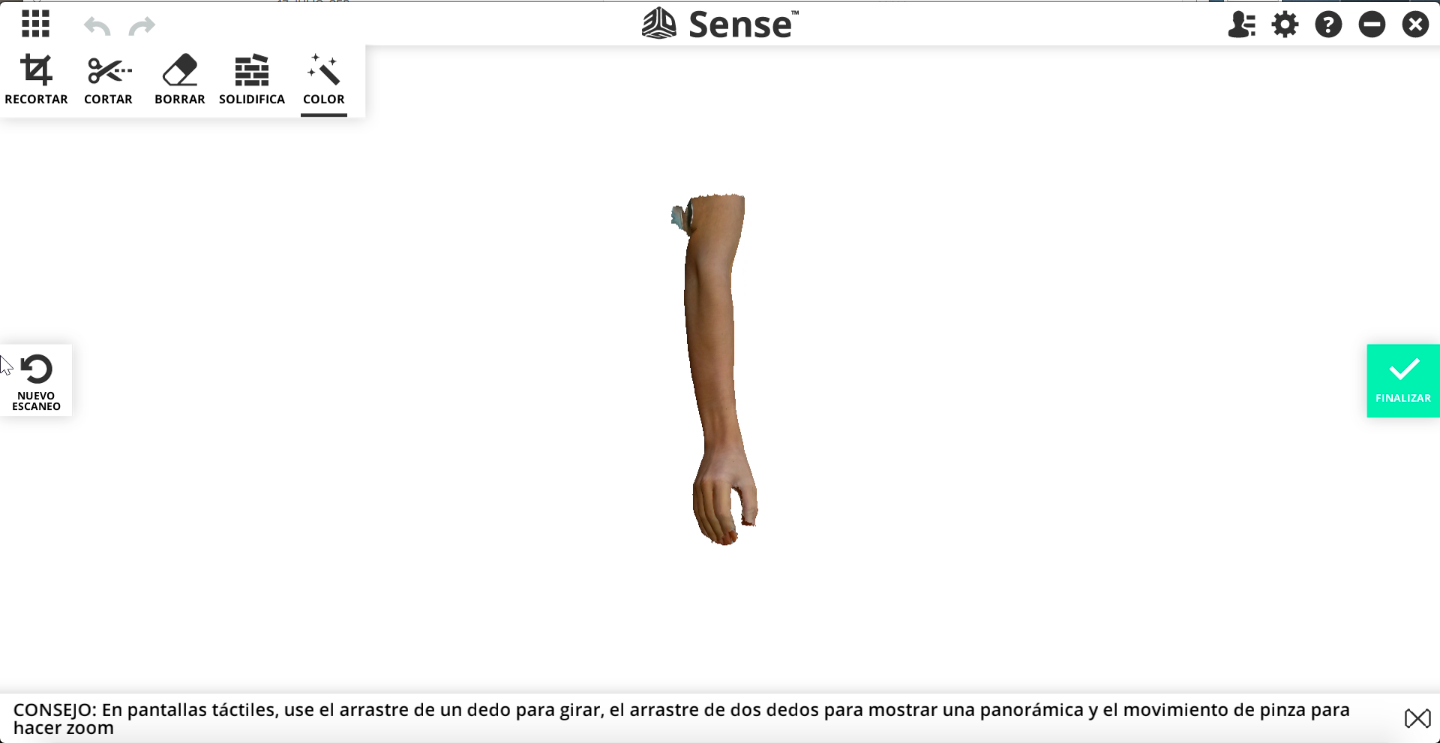

Una vez finalizada la vuelta del escáner alrededor del miembro, le daremos a finalizar. Obtendremos una imagen, que podremos rotar y desplazar, para comprobar que hemos escaneado correctamente.

Es muy importante que antes e guardar, le demos a “SOLIDIFICAR”, para que se genere un sólido y evitemos futuros errores.

Escanear brazo-parte 3

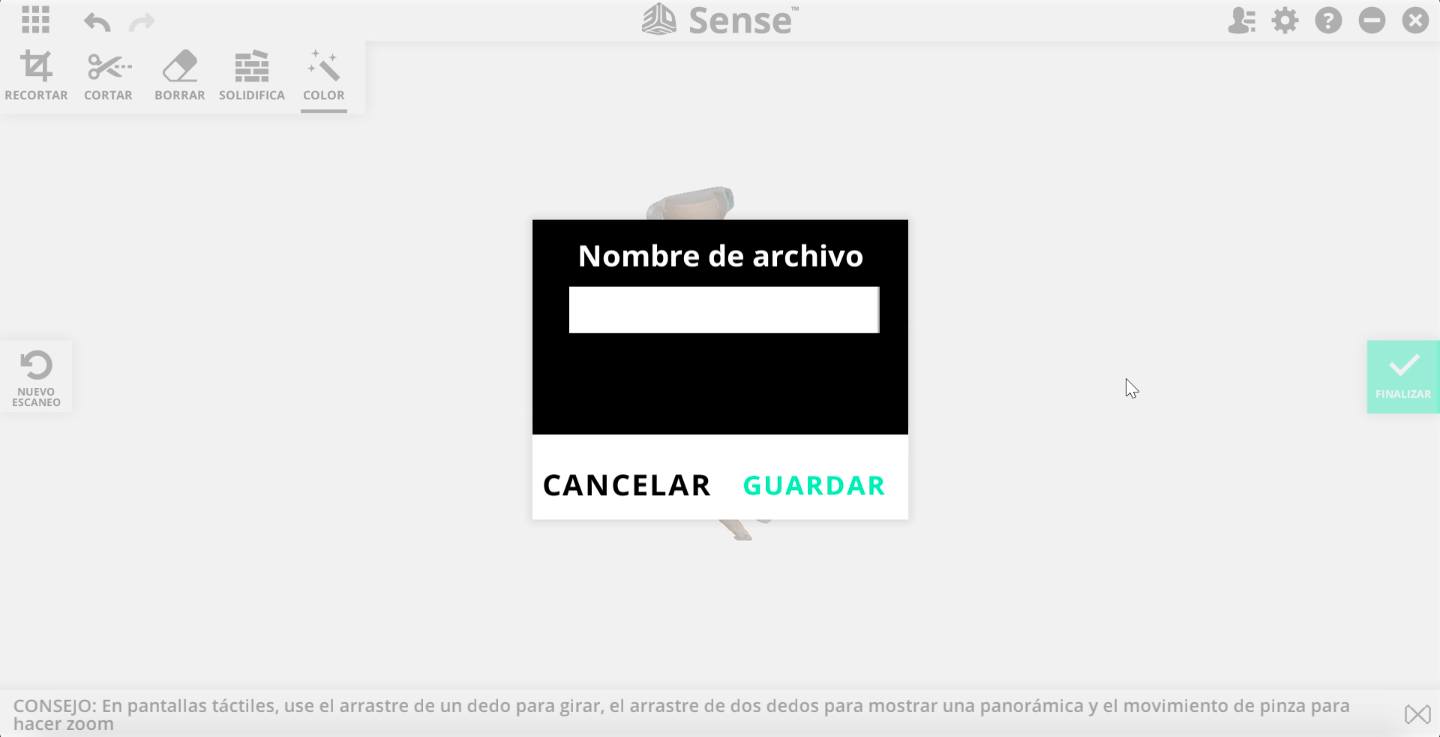

Para finalizar guardaremos nuestro fichero, la carpeta se elige por defecto en el programa. Deberemos tener cuidado con el nombre que elegimos, para luego proceder a buscarlo correctamente.

Escanear brazo-parte 4

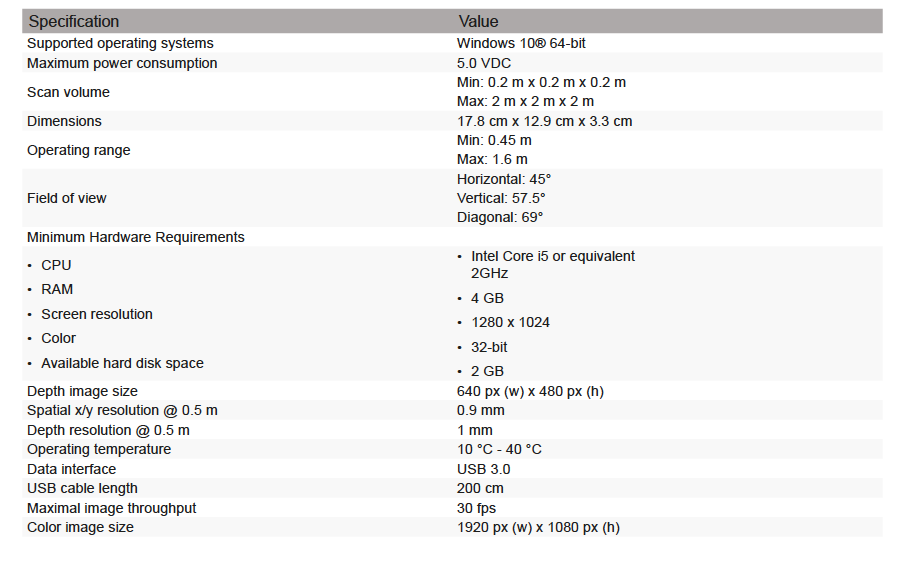

CARACTERÍSTICAS Y ESPECIFICACIONES

CARACTERÍSTICAS Y ESPECIFICACIONES SENSE
